相机标定

相机内参标定

首先采集不同位置的标定板照片

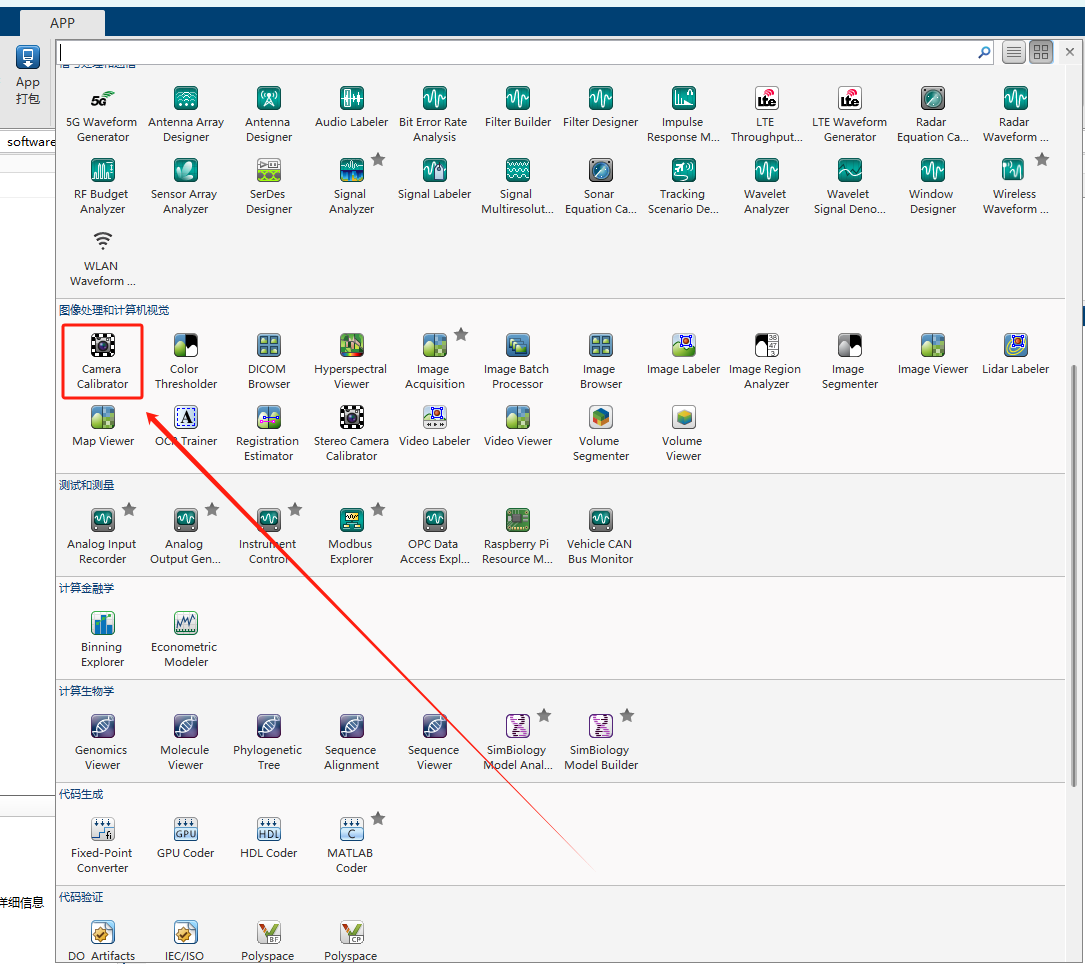

matlab工具箱选择 Camera Calibrator 工具

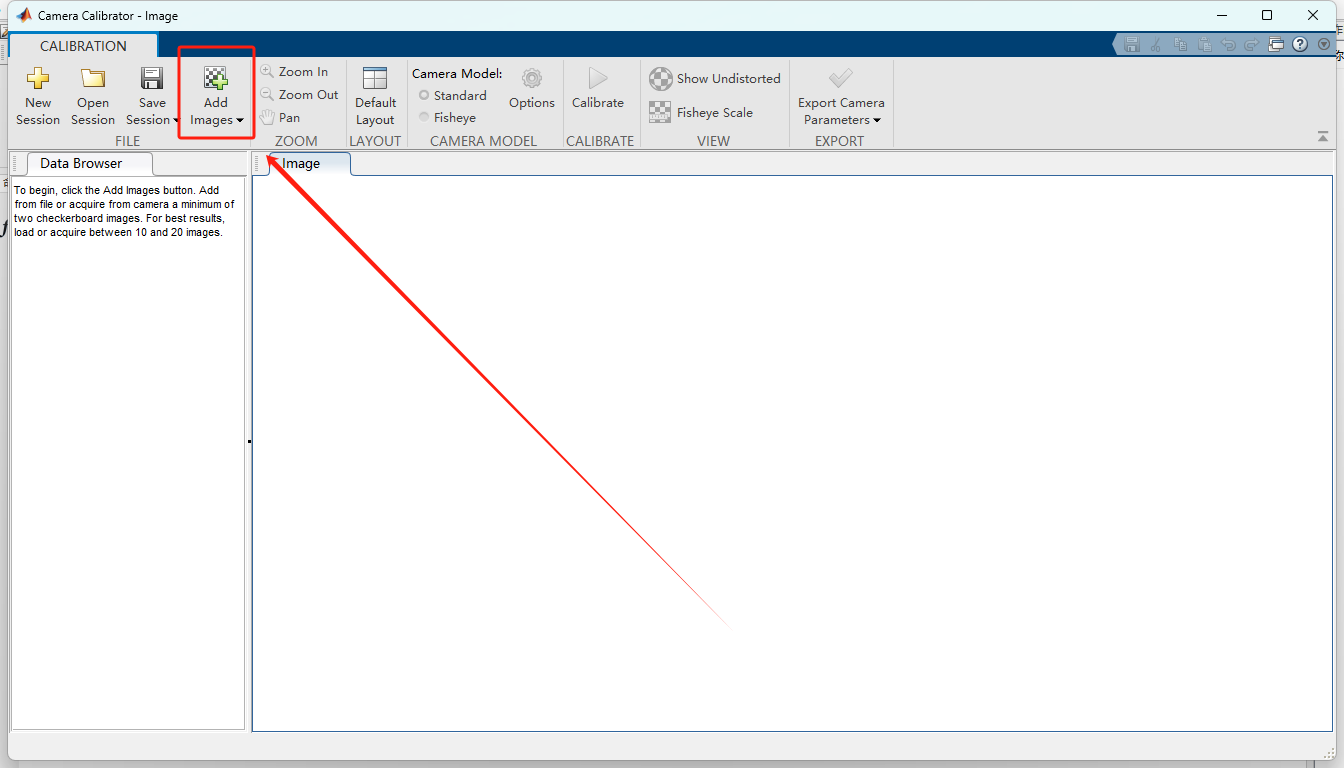

导入采集好的标定图片

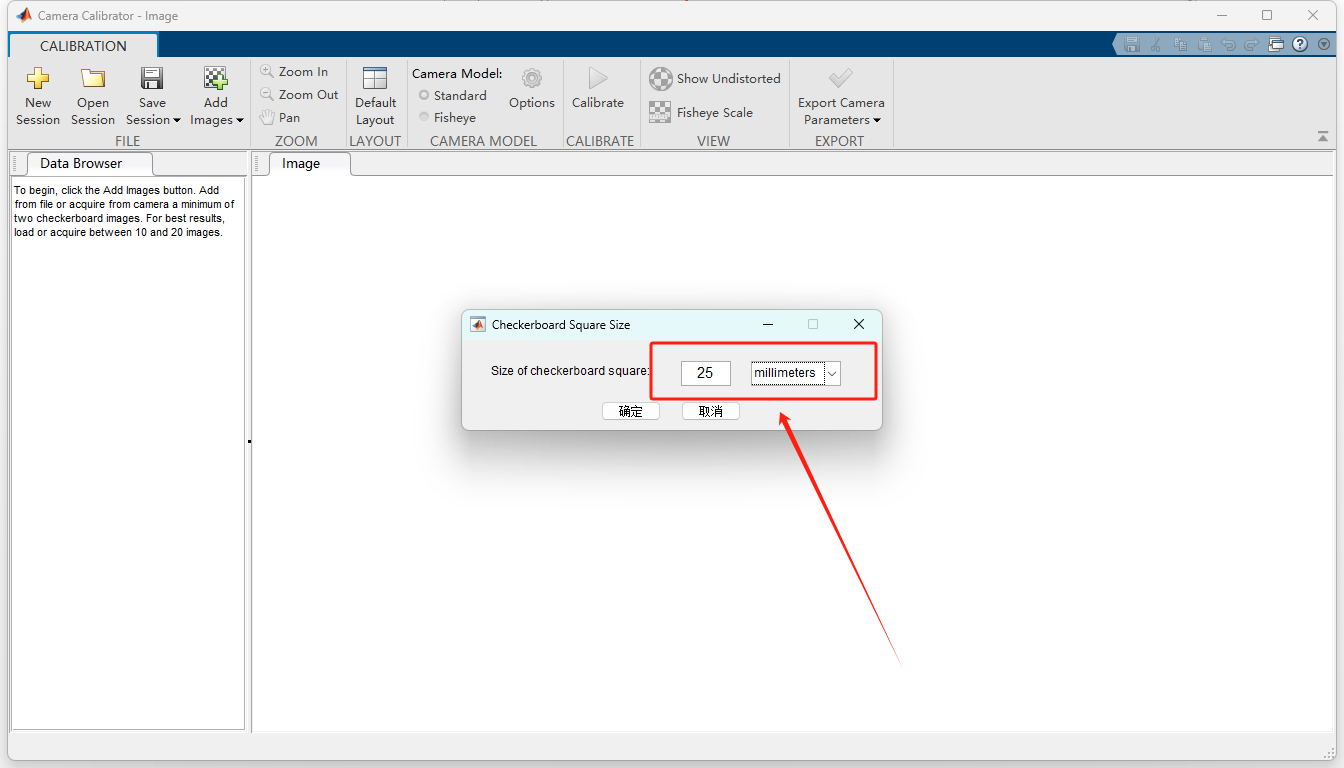

输入标定板尺寸

检查每个图片的坐标系是否一致，剔除不一致的图片

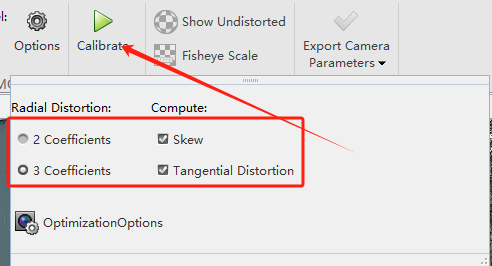

检查完之后，选择这几个按钮，点击标定

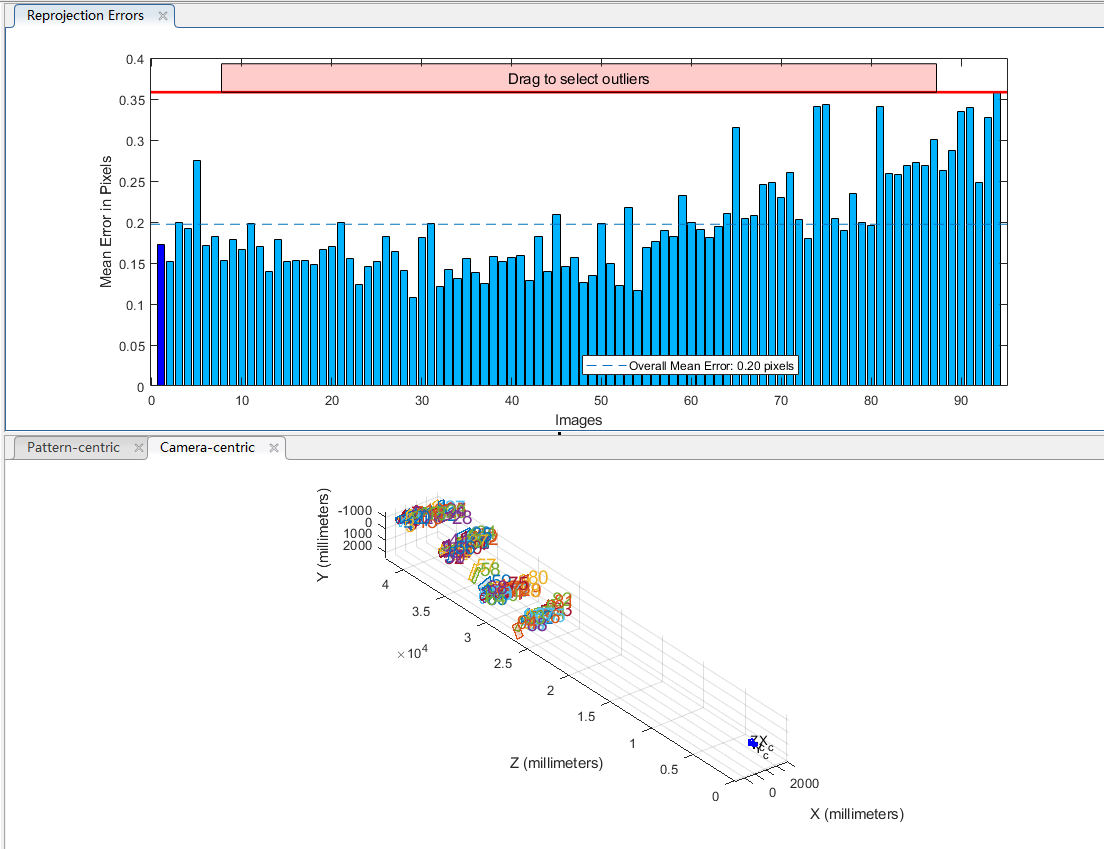

剔除误差大的值，直到所有误差值均小于0.5

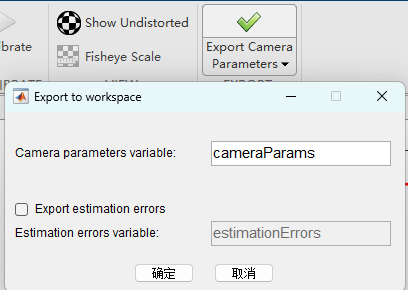

导出内参

相机单应矩阵标定

标定世界坐标系

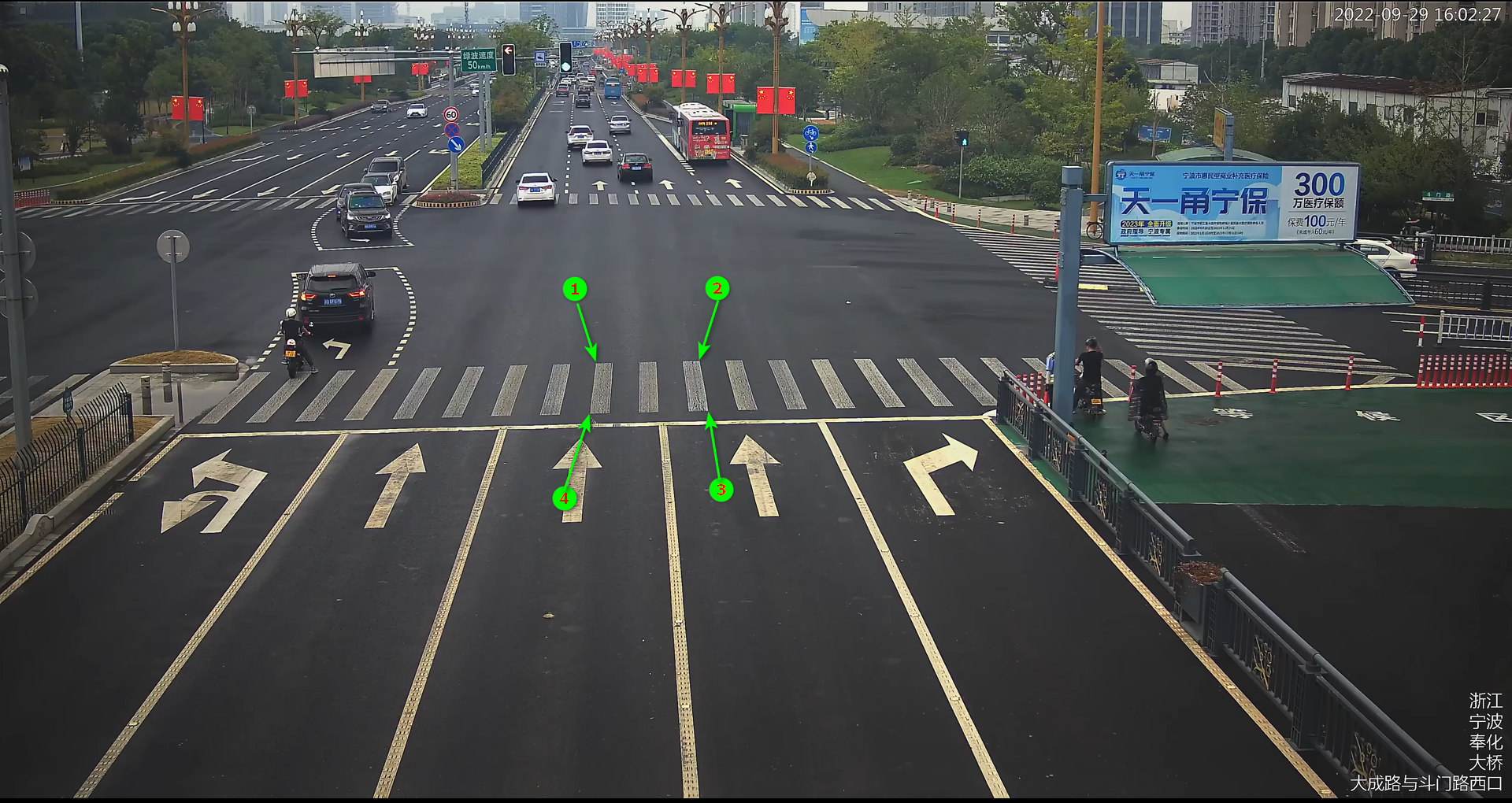

在相机画面中选择四个标定点，测得四个标定点的真实距离，如下示例：

测量示例中 1、2、3、4 位置的像素坐标以及各个点之间的真实距离，调用 cv::findHomography 方法获取单应矩阵。

homographyMatrix = cv::findHomography(pixelCoords, worldCoords, 0);

其中 pixelCoords 为 1、2、3、4 位置像素坐标：worldCoords = {{x1, y1}, {x2, y2}, {x3, y3}, {x4, y4}};

worldCoords 为 1、2、3、4 位置对应的世界坐标信息，怎样生成worldCoords 数组？

此处假设 1、2、3、4 点构成矩形，且矩形宽高为L、H，将坐标原点建立在位置 1 处，则 1、2、3、4 位置的世界坐标为：worldCoords = {{0, 0}, {L, 0}, {L, H}, {H, 0}};

当然坐标原点也可以选择其他位置，worldCoords 内的位置信息改距坐标原点的信息即可。

也可以实现像素坐标转GPS坐标，不需要建立原点，只需将 worldCoords 中四个点的位置坐标改为对应的GPS坐标即可。

雷达相机联合标定

LIDAR2Camera 手动标定

标定工具：https://github.com/PJLab-ADG/SensorsCalibration/tree/master/lidar2camera

依赖库：

Pangolin(0.6版本)：https://github.com/stevenlovegrove/Pangolin/tree/v0.6

# PCL(1.9.1版本)
sudo apt remove libpcl-dev
# 避免版本冲突
git clone -b pcl-1.9.1 https://github.com/PointCloudLibrary/pcl.git
cd pcl
mkdir build
cd build
cmake ..
make -j$(nproc)
sudo make install

然后编译 /lidar2camera/manual_calib/ 程序就好了。

autoware标定工具

安装标定工具

git clone https://github.com/FENGZHANG123/autoware_camera_lidar_calibrator
catkin_make
source devel/setup.bash
rosrun calibration_camera_lidar calibration_toolkit

安装依赖库

sudo apt install ros-noetic-jsk-recognition-msgs
sudo apt install ros-noetic-jsk_footstep_msgs

安装nlopt

# 下载：
https://github.com/stevengj/nlopt/archive/v2.7.1.tar.gz
cmake .. && make && sudo make install

修改 calibration_camera_lidar/CMakeLists.txt

find_package(OpenCV REQUIRED)
include_directories(${OpenCV_INCLUDE_DIRS})
include_directories( /usr/local/include)
link_directories(/usr/local/lib)

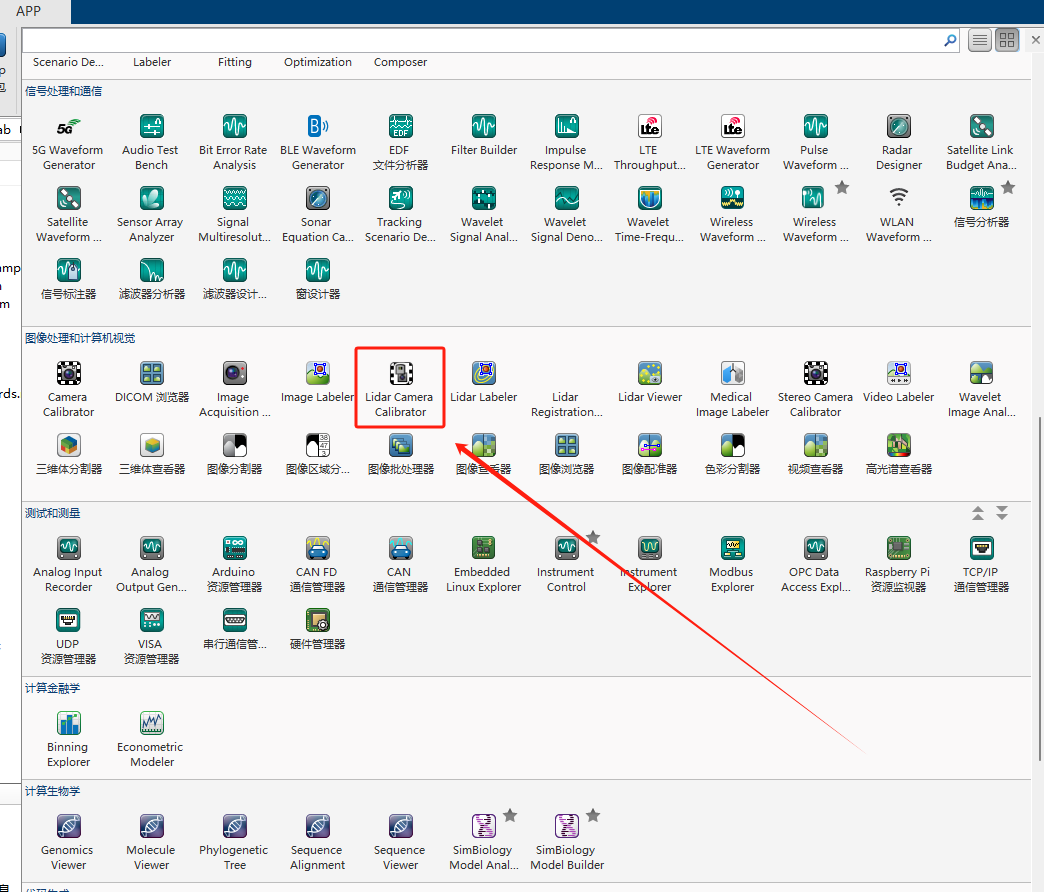

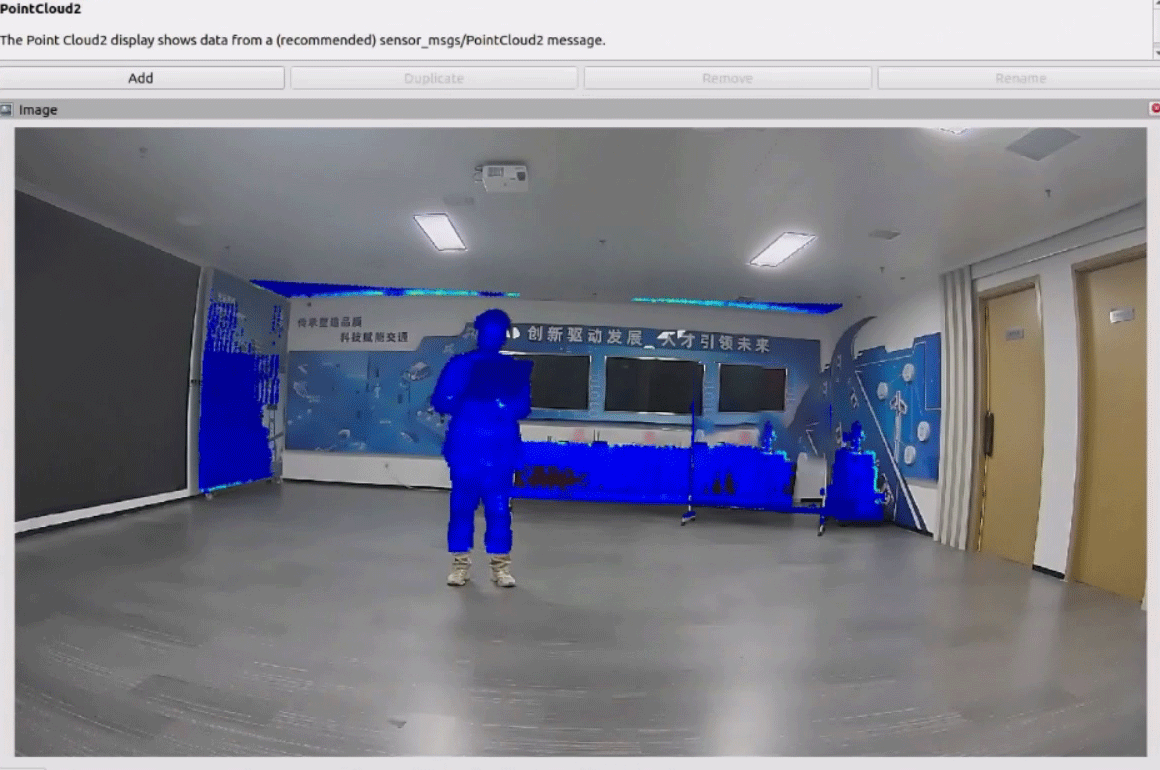

matlab标定

采集同一时刻雷达与图像的标定板数据

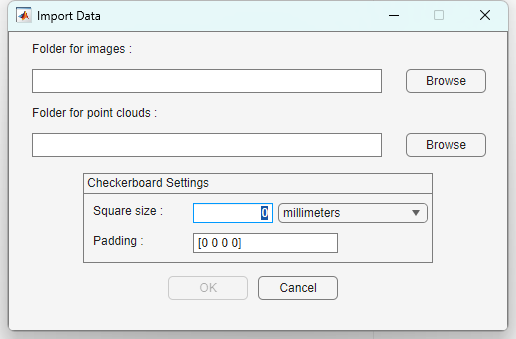

与相机内参标定类似，导入图片与pcd点云文件，并设置棋盘格大小

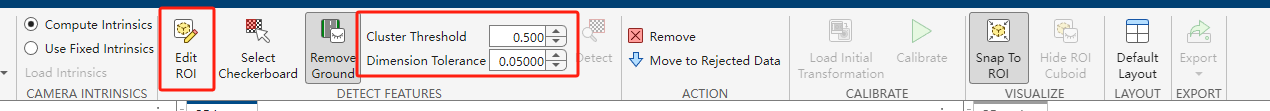

绘制感兴趣区域，这样可以降低雷达检测范围，可以通过 Dimension Tolerance、Cluster Threshold 控制标定板检测结果，然后点击 Calibrate 标定，将旋转、平移与重投影误差误差降低到设定范围内，导出外参即可。

标定板标定

此处简要记录雷视标定流程，使用 cv::aruco::DICT_6X6_250 二维码标定板。

相机端流程：

采集图像，检测图中二维码角点坐标（亚像素级精度），得到一组2D坐标；
利用 cv::aruco::estimatePoseSingleMarkers 函数计算每个2D坐标相对于相机光心的3D姿态，每个2D坐标得到相对应的3D旋转向量与平移向量；因为我们知道二维码的长度，所以二维码的四个角的像素坐标与世界坐标相当于都有了，所以可以计算出3D姿态；
将得到的3D旋转向量与平移向量加权求平均，得到标定板的一个全局姿态 T(x,y,z)，R(r,p,y)；
以全局姿态 T、R为初始姿态，和2D角点坐标、相机内参与畸变系数，利用cv::aruco::estimatePoseBoard 函数计算标定板在相机前方极其精确的“位置和倾斜角”（3D姿态）；此处相当于计算出了标定板局部坐标系（以质心为原点）到相机全局坐标系（以光心为原点）的刚体变换矩阵（包含旋转 R 和平移 t）；
利用圆孔物理设计图，得到四个圆心在标定板局部坐标系下的 3D 坐标，将圆孔的局部坐标左乘这个刚体变换矩阵R、t得到相机坐标系下的圆心3D坐标，该坐标即为雷视标定中相机端的3D坐标，校验坐标的精准度得到最终图像坐标；
然后利用相机内参与外参将相机坐标系下的圆心3D坐标重投影至像素坐标系，得到图像上的像素坐标；

雷达端流程：

采集一帧点云，X、Y、Z轴滤波，截取感兴趣区域（ROI ，Region of Interest ）；
利用 RANSAC 算法对截取出来的点云进行平面分割，得到平面点云与平面方程参数[A, B, C, D]，数学表达式为Ax + By + Cz + D = 0，其中 [A, B, C] 是平面法向量；
利用平面法向量得到一个旋转矩阵R，通过R将平面点云旋转并降到2维平面（Z=0），过程中记录点云的Z轴平均值 average_z，这个 average_z 就是标定板原来的真实高度；
对二维平面的点云进行边缘提取，利用角度间隙边界检测 (Boundary Estimation) 算法得到边缘点云；
对边缘点进行聚类，得到一组聚类簇，然后对每个聚类簇进行圆拟合得到圆心坐标；然后再将圆心坐标反变换回到原始坐标系，得到圆心坐标点云；
